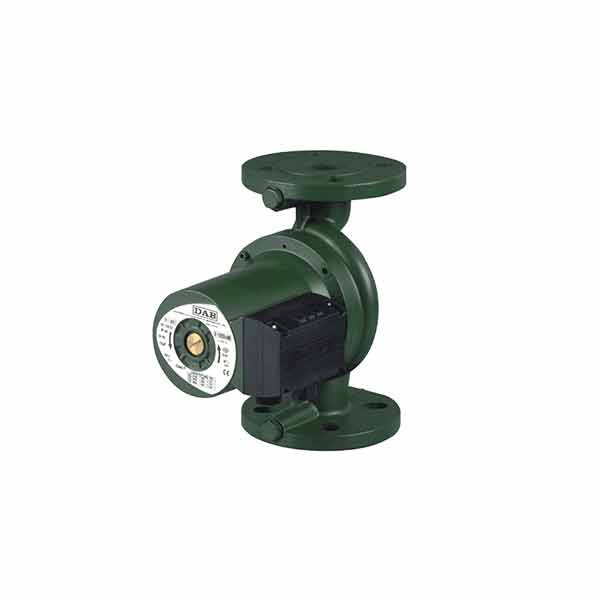

پمپ داب سیرکولاتور B 80/250.40M

پمپ سیرکولاتور B 80/250.40M داب

 از بهترین شرکت های ایتالیایی تولید کننده انواع پمپ شناور ، پمپ سیرکولاتور  ، آب گرم ، خطی شرکت داب DAB می باشد. اکثر فعالیت شرکت پمپ داب طراحی و تولید پمپ های خانگی و پمپ شناور و … بوده و دارای چندین نمایندگی در کشورهای مختلف می باشد. شرکت داب دارای پرسنل فنی و همچنین استانداردهای طراحی روز دنیا به عنوان یکی از بزرگترین تولید کننده الکتروپمپ می باشد. پمپ های سیرکولاتور داب DAB دارای انواع VA, A.B.D, BPH, VS می باشد .



ویژگی های پمپ سیرکولاتور B 80/250.40M داب

پمپ سیرکولاتور B 80/250.40M داب از نوع پمپ های خطی سیرکولاتور می باشد که سربندی برق آن به صورت تک فاز بسته می شود و توان موتور این مدل پمپ داب  271 W است و هد این محصول 26 فوت می باشد و در ردیف پمپ های سیرکولاتور سه دور قرار می گیرد  .  از دیگر ویژگی های پمپ سیرکولاتور B 80/250.40M داب  دبی 1/6 GPM و ولتاژ 230  V  و وزن 9.3کیلو گرم و فاصله مرکزی 250  mm و خازن 7 MF  می باشد . در پمپ آب سیرکولاتور خطی ،  جنس بدنه پمپ آب از چدن می باشد و پوسته موتور از آلومینیوم است که بسته به کاربرد و نوع پمپ در ساخت آن استفاده میشود . پروانه پمپ از جنس تکنوپلیمر است . از ویژگی های پمپ تکنولوژی بالایی که در ساخت پمپ آب داب به کار رفته  باعث شده است که بسیار نرم و بدون صدا کارکرده و فضایی آرام و مناسب را ایجاد کند و دارای موتور اسنکرون دو قطبی با روتور خنک شونده  می باشد که به صورت مقاومتی محافظت می‌شود و نیازی به محافظ بیش بار ندارد . درجه حفاظت موتور آن IP 44 می باشد و کلاس عایق بندی آن f است و دارای پوشش محافظ روتور و استاتور و فلنچ های بسته شدن از فولاد ضد زنگ می باشد و جعبه موتور از آلومینیوم ریخته گری شده است .

پمپ سیرکولاتور B 80/250.40M داب  همانند پمپ های دیگر داب ، در الکتروپمپ سیرکولاتور DAB ، زاویه ی ورودی و خروجی الکتروپمپ 180 درجه است و به همین علت به آن پمپ خطی هم می گویند . محدوده ی دمای مایع مورد استفاده این پمپ آب از 10- تا 110 درجه سانتی گراد می باشد .





محاسبه حجم آب در گردش یا دبی پمپ سیرکولاتور B 80/250.40M داب :

برای محاسبه دبی پمپ سیرکولاتور اگر در سیستم گرمایش کار کند ظرفیت گرمایش کل که بر حسب کیلو کالری است بر عدد 2500 کرد و دبی که بدست می آید در گردش سیستم گرمایش ساختمان است .

زمانی لازم است برای سیرکولاسیون آب گرم شوفاژ پمپ جداگانه ای استفاده کرد که از منبع آب گرم گویلی ایستاده یا مبدل حرارتی برای تامیین آب گرم استفاده کنیم  و بار دبی آن روی پمپ سیرکولاتور سیستم گرمایش محاسبه نشود . برای محاسبه دبی باید ظرفیت کامل برودت ساختمان ( فن کوئل ها ، هواساز و …) بر حسب کیلوکالری را بر عدد 1250 تقسیم کرد و زمانی این کار را می کنیم که پمپ سیرکولاتور در سیستم سرمایش قرار می گیرد و از این تقسیم دبی آب مورد نیاز در سیستم سرمایش ساختمان بر حسب gpm بدست می آید .

از دو پمپ برای سیرکوله آب سیستم سرمایش و گرمایش در ساختمان هایی با متراژ بالاتر از 1000 متر بهتر است که هر کدام از این پمپ ها قادر به تامیین کل دبی مورد نیاز می باشد .

برای ساختمان هایی با متراژ بالاتر یا کاربری های حساس مانند بیمارستان ها ، ساختمان های خدمات عمومی و … باید  همیشه یک پمپ بصورت استندبای (رزرو) روی کلکتور تعبیه شود .





محاسبه هد پمپ سیرکولاتور B 80/250.40M داب  سیستم سرمایش یا گرمایش :

برای اینکه پمپ سیرکولاتور B 80/250.40M داب بتواند آب گرم و سرد سیستم سرمایش و یا گرمایش را به آاتصالات ، لوله ها و شیر آلات برساند باید پمپ بر افت ناشی از جریان آب غلبه کند که بتواند به آخرین رادیاتور و فن کویل ها و هواساز برساند . در کل بهترین نرخ افت فشار در لوله ها برای جریان آب سیستم های سرمایش و گرمایش 300 اینچ بر فوت یا 2.5 فوت بر 100 فوت طول معادل لوله است .





مشخصه های پمپ سیرکولاتور B 80/250.40M داب

پمپ های برند داب بسیار آرام و فاقد هر گونه نویز می باشند .

داری ویژگی مصرف بسیار پایین انرژی الکترو پمپ

دارای قابلیت خنک کاری و روان کاری الکترو موتور به وسیله مایع پمپ شونده

دارای الکترو موتور سه سرعته با ویژگی تنظیم دستی به وسیله شاسی موجود روی جعبه برق

خود  الکترو موتور ها مجهز به محافظ حرارتی داخلی می باشند و به محافظ حرارتی جداگانه ندارند .







موارد مصرف پمپ سیرکولاتور B 80/250.40M داب

از پمپ های سیرکولاتور داب سری B   ، در سیستم های گرمایشی خانگی و سیستم های گرمایشی مرکزی و تهوی مطبوع در جهت تقویت فشار استفاده می کنند . این محصولات دارای فشار کاری 10 بار و دمای کاری 110 درجه سانتی گراد می باشند .
