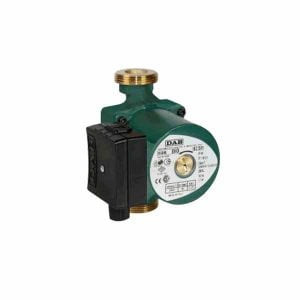

پمپ داب سیرکولاتور A 50/180M

پمپ سیرکولاتور A 50/180M داب



 از بهترین شرکت های ایتالیایی تولید کننده انواع پمپ شناور ، پمپ سیرکولاتور  ، آب گرم ، خطی شرکت داب DAB می باشد. اکثر فعالیت شرکت داب طراحی و تولید پمپ های خانگی و پمپ شناور و … بوده و دارای چندین نمایندگی در کشورهای مختلف می باشد. شرکت داب دارای پرسنل فنی و همچنین استانداردهای طراحی روز دنیا به عنوان یکی از بزرگترین تولید کننده الکتروپمپ می باشد. پمپ داب DAB دارای انواع VA, A.B.D, BPH, VS می باشد .



ویژگی های پمپ سیرکولاتور A 50/180M داب



پمپ سیرکولاتور A 50/180M  داب از نوع پمپ های خطی سیرکولاتور می باشد که سربندی برق آن به صورت تک فاز بسته می شود و توان موتور این مدل پمپ داب  195 W است و هد این محصول 36 فوت می باشد و در ردیف پمپ های سیرکولاتور سه دور قرار می گیرد  .  از دیگر ویژگی های پمپ سیرکولاتور A 50/180M داب  دبی 1/6 GPM و ولتاژ 230  V  و وزن 5 کیلو گرم و فاصله مرکزی 180 mm و خازن 4 MF  می باشد . در پمپ آب سیرکولاتور خطی ،  جنس بدنه پمپ آب از چدن می باشد و پوسته موتور از آلومینیوم است که بسته به کاربرد و نوع پمپ در ساخت آن استفاده میشود . پروانه پمپ از جنس تکنوپلیمر است . از ویژگی های پمپ تکنولوژی بالایی که در ساخت پمپ آب داب به کار رفته  باعث شده است که بسیار نرم و بدون صدا کارکرده و فضایی آرام و مناسب را ایجاد کند و دارای موتور اسنکرون دو قطبی با روتور خنک شونده  می باشد که به صورت مقاومتی محافظت می‌شود و نیازی به محافظ بیش بار ندارد . درجه حفاظت موتور آن IP 44 می باشد و کلاس عایق بندی آن f است و دارای پوشش محافظ روتور و استاتور و فلنچ های بسته شدن از فولاد ضد زنگ می باشد و جعبه موتور از آلومینیوم ریخته گری شده است .

پمپ سیرکولاتور A 50/180M  داب  همانند پمپ های دیگر داب ، در الکتروپمپ سیرکولاتور DAB ، زاویه ی ورودی و خروجی الکتروپمپ 180 درجه است و به همین علت به آن پمپ خطی هم می گویند . محدوده ی دمای مایع مورد استفاده این پمپ آب از 10- تا 110 درجه سانتی گراد می باشد .

محاسبه حجم آب در گردش یا دبی پمپ سیرکولاتور A 50/180M داب :

برای محاسبه دبی پمپ سیرکولاتور اگر در سیستم گرمایش کار کند ظرفیت گرمایش کل که بر حسب کیلو کالری است بر عدد 2500 کرد و دبی که بدست می آید در گردش سیستم گرمایش ساختمان است .

زمانی لازم است برای سیرکولاسیون آب گرم شوفاژ پمپ جداگانه ای استفاده کرد که از منبع آب گرم گویلی ایستاده یا مبدل حرارتی برای تامیین آب گرم استفاده کنیم  و بار دبی آن روی پمپ سیرکولاتور سیستم گرمایش محاسبه نشود . برای محاسبه دبی باید ظرفیت کامل برودت ساختمان ( فن کوئل ها ، هواساز و …) بر حسب کیلوکالری را بر عدد 1250 تقسیم کرد و زمانی این کار را می کنیم که پمپ سیرکولاتور در سیستم سرمایش قرار می گیرد و از این تقسیم دبی آب مورد نیاز در سیستم سرمایش ساختمان بر حسب gpm بدست می آید .

از دو پمپ برای سیرکوله آب سیستم سرمایش و گرمایش در ساختمان هایی با متراژ بالاتر از 1000 متر بهتر است که هر کدام از این پمپ ها قادر به تامیین کل دبی مورد نیاز می باشد .

برای ساختمان هایی با متراژ بالاتر یا کاربری های حساس مانند بیمارستان ها ، ساختمان های خدمات عمومی و … باید  همیشه یک پمپ بصورت استندبای (رزرو) روی کلکتور تعبیه شود .



محاسبه هد پمپ سیرکولاتور A 50/180M داب  سیستم سرمایش یا گرمایش :



برای اینکه پمپ سیرکولاتور A 50/180M داب  بتواند آب گرم و سرد سیستم سرمایش و یا گرمایش را به آاتصالات ، لوله ها و شیر آلات برساند باید پمپ بر افت ناشی از جریان آب غلبه کند که بتواند به آخرین رادیاتور و فن کویل ها و هواساز برساند . در کل بهترین نرخ افت فشار در لوله ها برای جریان آب سیستم های سرمایش و گرمایش 300 اینچ بر فوت یا 2.5 فوت بر 100 فوت طول معادل لوله است .

در فرایند تعمیرات پمپ سیر کولاتور ، اجزای تشکیل دهنده پمپ های سیرکولاتور را بررسی می کنیم .

1 – الکتروموتور : الکترو موتور پمپ سیرکولاتور از جنس آستکرون قفس سنجابی می باشد . سیم پیچ های استاتور این نو پمپ ها ( سیرکولاتور ) به این شکل می باشد که در قدرت های کم به شکل تک فاز یسته می شوند و همچنین در پمپ های با قدرت زیاد یه شکل سه فاز نصب می شود .

2 – شافت: در تعمیر پمپ های سیرکولاتور ، محور ، شافت ، وظیفه ی انتقال حرکت دورانی به پروانه پمپ سیرکولاتور را بر عهده دارد . در فرایند کاری پمپ های سیرکولاتور ما نیاز به دوری و دقت از لنگی محور را داریم .

تعمییرات و عیب یابی پمپ های سیرکولاتور از جمله پمپ سیرکولاتور A 50/180M داب  :

1 – اگر شوفاژ ها گرم نشوند :

از اینکه شیر ورودی شوفا باز باشد ، اطمینان حاصل نمایید .

از این که سیستم گرمایش و مشعل روشن باشد ، اطمینان کامل بفرمایید .

ار صحیح کار کردن پمپ سیرکولاتور و کارایی درست آن اطمینان کامل بفرمایید .

تمام سیستم های لوله کشی و شریانه ها را بررسی کنید و از نشی و گرفتگی لوله ها اطمینان کامل حاصل بفرمایید .

2 – اگر سیستم گرمایش به خوبی کار  نکند :

اوضاع لوله ها و اتصالات را به خوبی بررسی کنید .

از این که پمپ سیرکولاتور به درستی کار می کند اطمینان حاصل کنید .

اوضاع اتصالات و لوله ها را بررسی کنید .

پوشش ها و عایق های حرارتی را بررسی کنید .

مشعل گرم کننده ها را حتما چک کنید ، اوضاع و وضعیت سیستم های سوخت رسانی و اندازه و مزان شعله را بررسی کنید و انطباق با استانداد ه را بررسی کنید .

2. بعضی از شوفاژ ها گرم نمی شوند :

• از اینکه شیر بای پس کاملا بسته باشد اطمینان کامل حاصل بفرمایید و اگر در حالتی که این شیر باز باشد ، آن را ببندید .
• از اینکه شیر های ورودی رادیاتور ها باز باشد مطمئن باشید
• شریان هایی که به شوفاژ ها متصل است را بررسی کرده و وضعیت گرفتگی و نشتی آن ها را چک کنید .





مشخصه های پمپ سیرکولاتور A 50/180M داب



پمپ های برند داب بسیار آرام و فاقد هر گونه نویز می باشند .

داری ویژگی مصرف بسیار پایین انرژی الکترو پمپ

دارای قابلیت خنک کاری و روان کاری الکترو موتور به وسیله مایع پمپ شونده

دارای الکترو موتور سه سرعته با ویژگی تنظیم دستی به وسیله شاسی موجود روی جعبه برق

خود  الکترو موتور ها مجهز به محافظ حرارتی داخلی می باشند و به محافظ حرارتی جداگانه ندارند .







موارد مصرف پمپ سیرکولاتور A 50/180M داب

از پمپ های سیرکولاتور داب سری A   ، در سیستم های گرمایشی خانگی و سیستم های گرمایشی مرکزی و تهوی مطبوع در جهت تقویت فشار استفاده می کنند . این محصولات دارای فشار کاری 10 بار و دمای کاری 110 درجه سانتی گراد می باشند .
